扩散硅压力变送器的接线图及接线方式

来源:威勤电子 07/02/2025

扩散硅压力变送器接线图及接线方式
首先我们了解一下扩散硅
压力变送器的工作原理,它是基于单晶硅的压阻效应‌,通过惠斯通电桥将压力引起的电阻变化转换为电信号输出,其接线主要取决于其输出信号类型和是否内置变送器,最常见的是带两线制4-20mA输出。

1、
两线制(4-20mA输出)

接线解析: 红线(或标+):接电源正极(+24V),黑线(或标-: 接信号接收设备(如PLC的AI模块)的电流输入正端。信号接收设备的电流输入负端(或公共端COM)接回电源负极(0V)。
工作方式: 变送器内部电路调节自身的阻抗,使回路电流在4mA(对应零压/量程下限)到20mA(对应满量程压力)之间变化。电源通过信号线为整个变送器供电。
优点: 抗干扰能力强(电流信号),接线简单(只需两根线),可长距离传输,本质安全设计更容易实现。

两线制4-20mA输出

2、三线制(电压输出型,如0-5V, 0-10V, 1-5V)


三根线: 电源正(+Vcc,通常+12V~+24V DC)、电源负(GND)、信号输出(Vout+)。
信号地: 输出信号的地(参考点)通常与电源地(GND)在传感器内部是连通的。
接线: 红线(或标+V) 接电源正极,黑线(或标GND) 接电源负极和信号接收设备的公共地(COM)。绿线/蓝线/白线(或标OUT/Sig) 接信号接收设备的模拟量输入正端(信号接收设备的输入负端通常也接COM/GND)。
缺点: 电压信号传输距离有限,易受线路压降和干扰影响。

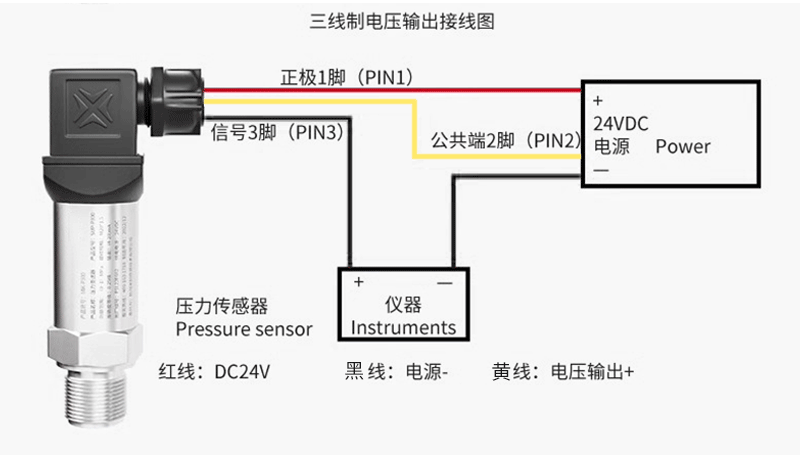

三线制电压输出型
